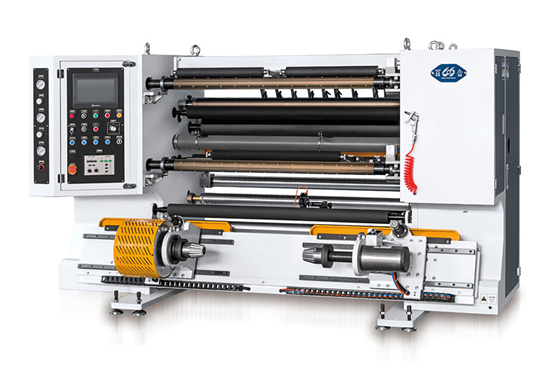

分切機是將一大卷紙張，薄膜，無紡布等各種薄材料分切成不同寬度小卷的印前，印后設備，常用于造紙及印刷包裝機械。
一臺分切機通常包含放卷，牽引，收卷等幾道工序，三臺FC360 4KW變頻器分別應用在該設備的牽引和收卷電機控制中，一臺牽引，兩臺收卷；

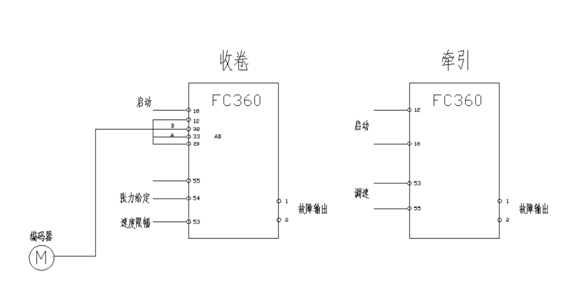

在不使用MCB102選件的情況下，直接使用變頻器內部端子T32/T33接收編碼器反饋，并將端子功能設置為編碼器輸入，具體接線圖如下：
通過利用FC360內置轉矩閉環控制功能實現對材料的恒張力控制，使收卷過程穩定可靠，完全滿足客戶工藝要求；
使用FC360進行轉矩閉環控制方便簡單，
具體設置參數如下
參數號 | 參數名稱 | 設定值 |
1-00 | 配置模式 | 【2】轉矩 |
1-20 | 電機功率 | |
1-23 | 電機頻率 | |
1-24 | 電機電流 | |
1-25 | 電動機額定轉速 | |
1-26 | 電動機持續額定轉矩 | |
1-39 | 電動機極數 | |
3-15 | 參考值來源1 | [2]模擬輸入，轉矩給定 |
3-16 | 參考來源2 | 【0】無功能 |
3-17 | 參考來源3 | 【0】無功能 |
3-41 | 斜坡1加速時間 | 1.5s |
3-42 | 斜坡1減速時間 | 1.5s |
4-10 | 電動機速度方向 | 【2】雙方向 |
4-19 | 轉矩閉環速度上限 | 根據工藝要求 |
4-21 | 速度極限因數源 | [2]模擬輸入53，速度限幅 |
5-14 | 端子32數字輸入 | 編碼器輸入B |
5-15 | 端子33數字輸入 | 編碼器輸入A |
5-40 | 繼電器1 | 報警 |
5-70 | 編碼器線數 | 1-4096 |
5-71 | 碼盤方向 | |
7-00 | 速度PID反饋源 | 【1】24V編碼器 |
7-06 | 低通濾波時間 | 1~100ms |
